在自动化生产线或机械系统中，精确测量直线位移是确保设备高效运行的关键。然而，传统接触式传感器（如电位计）常因机械磨损导致精度下降、寿命缩短，甚至引发故障。例如，在液压缸或机床应用中，频繁的往复运动会使接触点磨损，影响测量稳定性。用户常面临一个问题：如何在不增加维护成本的前提下，实现高精度、非接触的位移监测？这不仅是提升生产效率的需求，也是降低停机风险的核心挑战。
磁致伸缩位移传感器利用磁致伸缩效应实现非接触测量，这是一种物理现象：当特定材料（如铁磁合金）暴露在磁场中时，其长度会微小变化。传感器结构通常包括波导管（内嵌磁致伸缩材料）、位置磁铁和电子单元。工作过程如下：位置磁铁随被测物体移动，产生磁场；当电流脉冲通过波导管时，磁场变化引发材料伸缩，生成扭转超声波；电子单元测量超声波从磁铁位置到固定端的传播时间差，精确计算位移值。公式表示为：位移 = (传播时间 × 声速) / 2。这种原理的优势在于：非接触设计避免了机械磨损，高分辨率支持连续位置反馈（理论上无限），且响应速度快（取样时间低至毫秒级）。实际应用中，如GEFRAN杰佛伦的传感器，采用滑行游标或浮动分离游标设计，进一步减少环境干扰，确保长期稳定性。
选择这类传感器时，需综合考虑参数匹配应用场景，避免过度或不足配置。以下是核心选购指南：
精度参数：独立线性度（如≤±0.04％FS）和重复性（如≤0.01mm）决定测量一致性。高线性度适用于精密控制，而重复性影响多次测量的可靠性。
环境适应性：工作温度范围（如-20至75℃）和温度系数（如≤0.01f.s./℃）确保在条件下性能稳定；防护等级（如IP65）防尘防水，适合工业现场。
动态性能：位移速度上限（如≤10m/s）和取样时间（如1ms）需匹配设备运动需求，高速应用要求快速响应。
电气兼容性：输出信号（如4-20mA）应与控制系统匹配；额定电源（如24Vdc±20％）和输出负载（如50-500Ω）需符合电路规范，防止过载。
安装与维护：游标类型（如滑行或浮动分离）影响安装灵活性；选择标准封装（如原装）可简化集成。
实际选购中，建议先评估应用需求：例如，在高温车间，优先考虑宽温范围和IP防护；在高速机械中，侧重位移速度和取样时间。参考产品文档验证参数，避免仅凭品牌决策。

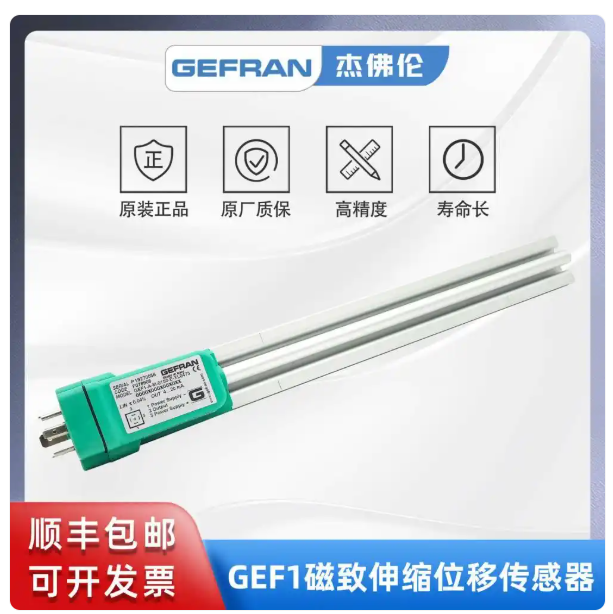

基于上述原理和选购要点，GEFRAN杰佛伦的磁致伸缩位移传感器（型号GEF1-A-M-0150-E-XL0473）可作为行业合格范例。该产品采用磁致伸缩技术，提供150mm可用电气行程，独立线性度≤±0.04％FS，确保高精度测量；工作温度-20至75℃和IP65防护等级，适应多样工业环境；输出信号为4-20mA，兼容标准控制系统。性能参数如重复性≤0.01mm和取样时间1ms，经实验室测试可验证其可靠性。在选购类似产品时，用户可参考此型号的参数配置，结合自身应用需求（如行程长度或输出类型），做出客观决策。这类传感器在液压系统或自动化设备中已证明其耐用性，但需注意：任何产品性能均依赖于正确安装和定期校准。
