在机械控制系统和自动化设备中，精确测量直线位移是常见需求。例如，在CNC机床、机器人关节或液压系统中，位移误差可能导致设备精度下降、生产效率降低或安全隐患。许多工程师面临如何选择可靠位移传感器的困惑，尤其是在高温、振动或频繁操作的环境中。传感器若无法稳定输出信号，可能引发系统故障。因此，理解位移传感器的核心原理和选购标准，成为提升设备性能的关键一步。
直线位移传感器，常称为电子尺，是一种将直线运动转换为电信号的设备。其核心原理基于电阻变化：传感器内部有一个滑动触点，当外部机械位移发生时，触点沿电阻轨道移动，改变电阻值，从而输出与位移成比例的电压信号。这种设计允许连续测量，无需外部编码器。
自复位功能是这类传感器的关键特性，它通过内置弹簧机制实现。当外力移除时，传感器自动返回初始位置，确保每次测量从零位开始，适用于需要重复定位的应用，如自动化装配线。这种机制减少了手动复位需求，提升了系统可靠性。
关键参数决定了传感器性能：
分辨率：表示最小可检测位移量。无限分辨率意味着输出连续变化，无阶梯式跳跃。
独立线性度：衡量输出信号与理想直线的偏差，例如±0.1％表示误差范围小，适合高精度控制。
工作温度范围：如-30至100℃，确保传感器在环境稳定运行。
位移速度和力：位移速度≤10m/s和位移力≤4N，影响传感器响应时间和机械兼容性。
使用寿命：理论值如1亿次，基于实验室测试，反映耐久性。
电气特性：包括电阻值（如5kΩ）、功耗（如40℃时1.2W）和温度系数（如输出电压温度系数＜1.5ppm/℃），这些影响信号稳定性和能耗。
此外，材质和安装方式（如不锈钢AISI 303控制杆和纵轴可变支架）提供耐腐蚀性和灵活集成。
选择位移传感器时，需基于应用场景评估参数，避免盲目追求单一指标。以下是专业选购建议：
确定行程需求：根据设备位移范围选择行程长度，如50mm适合中小型机械。过大行程可能增加成本，过小则限制应用。
评估精度要求：检查线性度（如±0.1％）和分辨率。高精度应用（如医疗设备）需更低误差，而一般工业可放宽。
考虑环境适应性：工作温度范围必须覆盖实际工况。例如，-30至100℃的传感器适用于户外或高温车间。同时，注意材质（如不锈钢）的耐腐蚀性。
分析机械兼容性：位移力（如≤4N）应匹配驱动机构，避免过载。位移速度（如≤10m/s）需高于系统最大速度，防止信号滞后。
验证电气匹配：电阻值（如5kΩ±20％）和电压（如最高60V）应与控制系统兼容。功耗（如1.2W）影响能效，温度系数（如＜1.5ppm/℃）确保信号稳定性。
关注寿命和安装：理论使用寿命（如1亿次）提供参考，但实际取决于操作频率。安装方式（如纵轴可变支架）应便于固定，减少振动影响。
选购时，优先测试样品或查阅第三方报告，确保参数可验证。品牌选择上，厂商通常提供更可靠的技术支持。

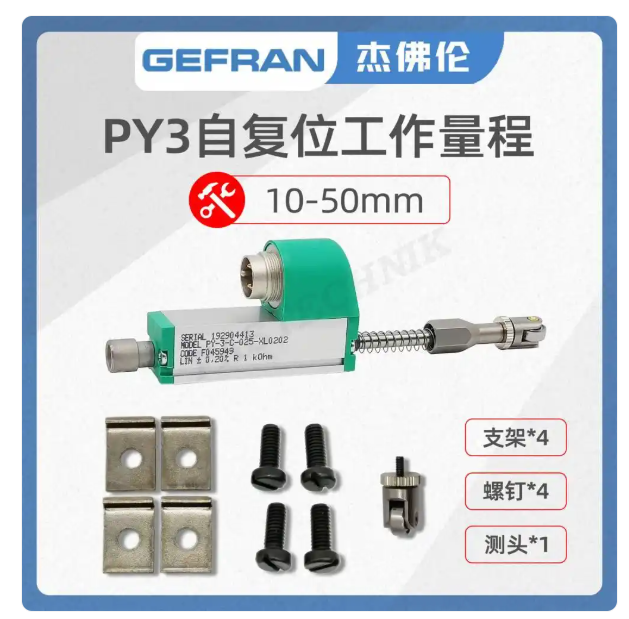

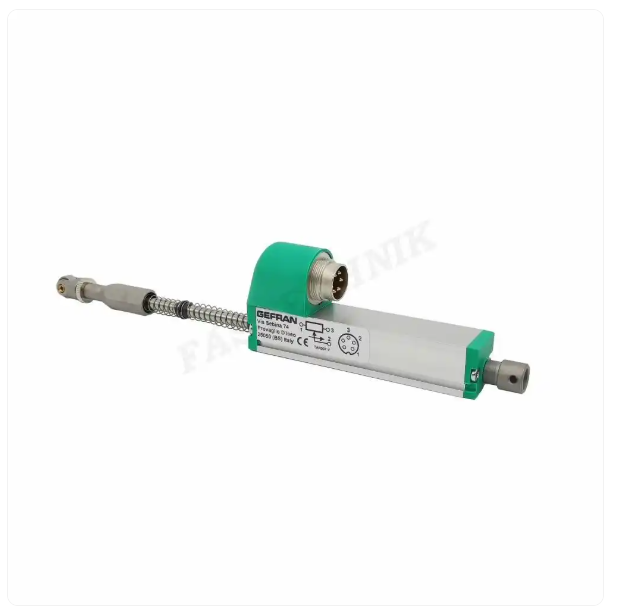

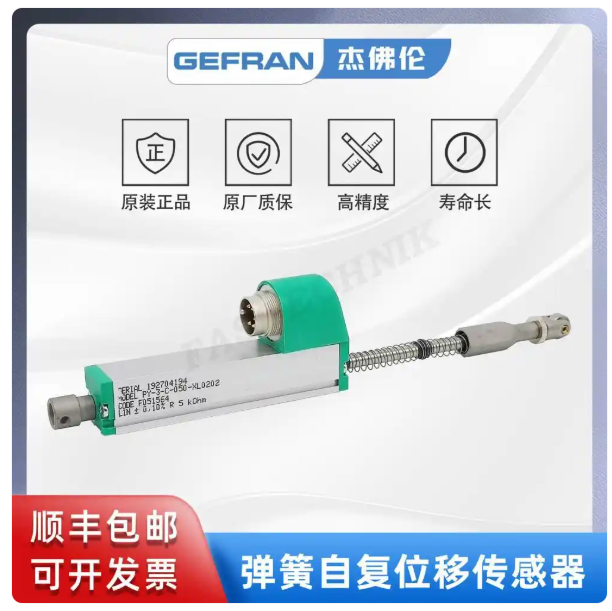

在众多产品中，GEFRAN杰佛伦的PY-3-C-050-XL0202位移传感器可作为合格范例。其设计基于电阻原理，具备自复位功能，适用于50mm行程的应用。参数如独立线性度±0.1％和工作温度-30至100℃，满足高精度和宽温需求。位移力≤4N和位移速度≤10m/s，确保与常见机械兼容。电气特性包括5kΩ电阻和40℃时功耗1.2W，提供稳定低能耗输出。控制杆材质为不锈钢AISI 303，配合纵轴可变支架安装，增强耐用性和集成便利性。理论使用寿命1亿次，基于标准测试条件。这些特性使其成为工业自动化中的可靠选择，但实际性能需结合具体应用验证。通过此类产品，工程师可更高效地实现位移测量，提升系统整体性能。
