在工业自动化和嵌入式设备开发中，工程师常面临一个普遍问题：如何实现精确、可靠的压力测量，尤其是在空间受限的板载环境中。例如，在医疗设备、HVAC系统或汽车电子中，压力传感器的选择不当可能导致测量误差、系统故障或维护成本增加。这源于压力信号的复杂性——它受环境温度、电压波动和机械应力等因素影响。因此，理解板载压力传感器的核心原理和选购标准，成为提升系统性能的关键一步。
板载压力传感器是一种直接安装在电路板上的微型器件，用于将物理压力转换为电信号。其核心原理基于压阻效应或电容变化，其中差压类型（如本产品）测量两个点之间的压力差，而非压力。这适用于流量监控或过滤系统等场景。技术细节包括：
输出接口：SPI（串行外设接口）是常见选择，它支持高速数据传输（例如，本产品的SPI输出），适合嵌入式系统的低功耗需求，避免模拟信号的噪声干扰。
性能参数：精度（如±0.1% FSS BFSL）表示满量程误差范围，工作温度范围（如-40~+85℃）确保在环境下稳定运行，压力范围（如±160 mbar）定义了可测量的最小到值。
其他特性：比例电压输出简化了信号处理；机械寿命（如100万次）和振动/冲击耐受性（如15g/100g）反映耐用性，这些参数共同决定了传感器的可靠性和适用场景。
真实案例中，差压传感器的应用包括空气流量计，其中SPI接口能快速响应微压变化，减少系统延迟。
选择板载压力传感器时，需基于实际应用需求，而非盲目追求单一指标。以下是专业选购步骤：
明确压力类型和范围：先确定是差压、表压还是绝压类型。差压适用于对比测量（如管道压差），压力范围应匹配系统预期（例如，±160 mbar适合低压力应用），避免超范围使用导致的精度损失。
评估电气兼容性：检查电源电压（如3.3Vdc）是否与系统匹配，输出电压类型（比例电压或数字输出）应便于集成。SPI接口推荐用于数字控制系统，但需验证其通信速率是否满足实时性需求。
关注环境耐受性：工作温度范围必须覆盖应用环境（如-40~+85℃适用于工业现场），同时考虑机械寿命和振动指标（如100万次寿命），确保长期可靠性。封装类型（原装）可保证原厂品质，减少故障风险。
验证精度和校准：精度参数（如±0.1% FSS BFSL）需结合满量程评估，而非孤立看待。建议通过数据手册或实测验证，避免在高温或振动下性能漂移。
选购时，优先选择（如霍尼韦尔），因其产品通常经过严格测试，提供完整的技术文档支持。

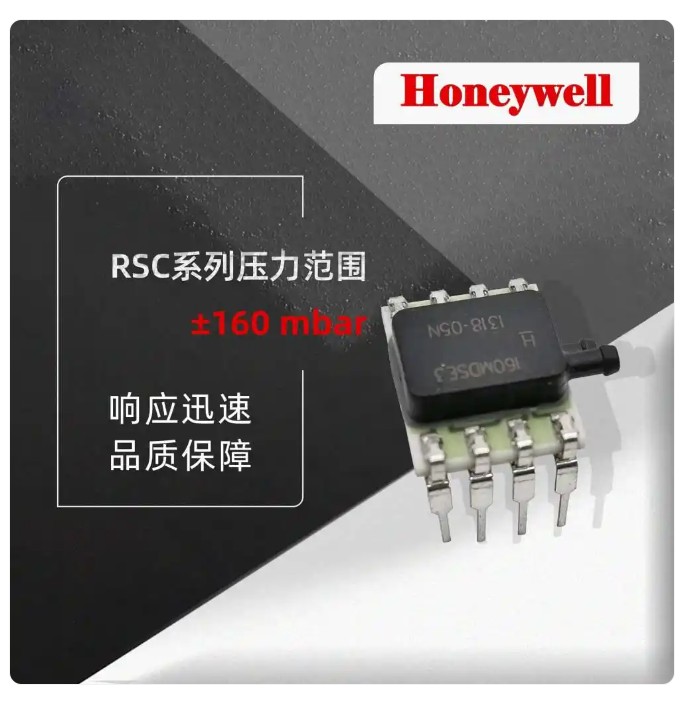

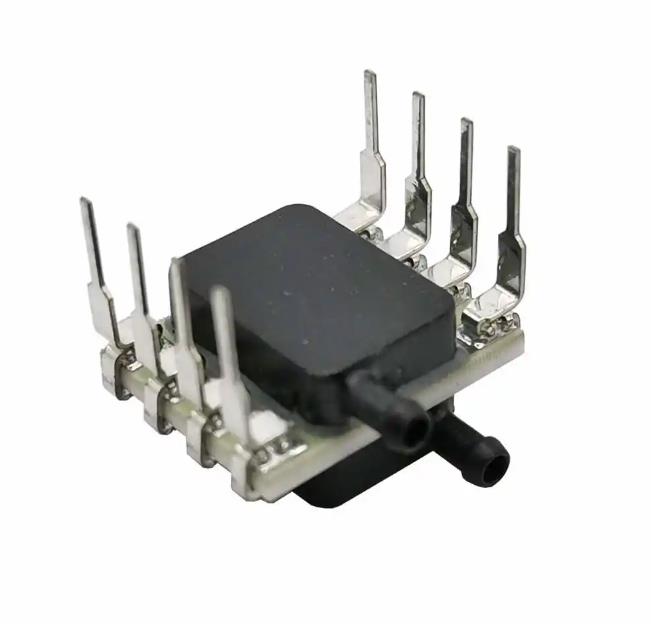

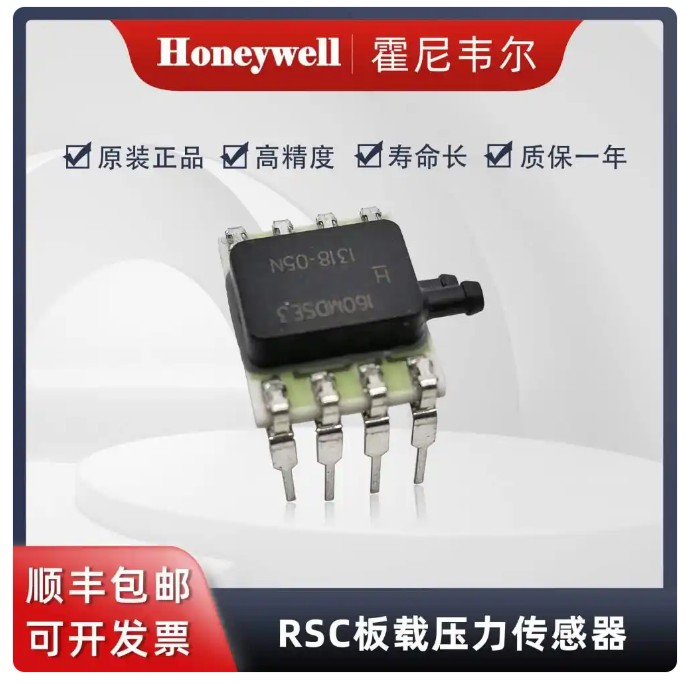

基于上述选购标准，霍尼韦尔RSCDRRE160MDSE3板机接口板载压力传感器可作为合格范例。其属性包括：差压类型（±160 mbar范围）、SPI输出接口（适合嵌入式集成）、3.3Vdc电源电压（兼容低功耗系统），以及精度±0.1% FSS BFSL和工作温度-40~+85℃，确保在工业环境中稳定运行。机械寿命100万次和振动耐受15g/100g，体现了耐用设计。封装为原装，批号RSC系列，便于追溯和维护。该传感器适用于医疗设备或自动化控制，其比例电压输出简化了信号链设计。选购时，可参考其参数与系统匹配度，但最终决策应结合实际测试数据。
