Honeywell线性霍尔传感器的工作原理与选购技巧

在工业自动化、电机控制和消费电子领域，精确检测位置、速度或角度是常见需求。许多工程师在选用传感器时，面临一个普遍问题：如何确保所选设备在复杂环境中提供稳定、线性的输出，同时兼容系统的电压和温度条件？错误的选择可能导致测量误差、系统故障或成本浪费。本文将深入讲解线性霍尔传感器的技术原理，传授选购技巧，并基于实际参数介绍一个合格范例。

线性霍尔传感器的工作原理

线性霍尔传感器基于霍尔效应（Hall Effect），这一现象由物理学家Edwin Hall于1879年发现。当电流通过半导体材料（如硅或砷化镓）时，在垂直于电流方向的磁场作用下，材料两侧会产生一个电压差。这个电压与磁场强度成正比，输出信号是一个连续变化的模拟电压，而非数字开关信号。因此，线性霍尔传感器适用于需要精确量化磁场变化的场景，例如电机位置反馈或速度测量。

核心参数决定了传感器的性能：

• 操作高斯范围：以高斯（G）为单位，表示传感器能响应的磁场强度区间。例如，25-65G的范围意味着输出在25高斯时开始线性变化，到65高斯时达到峰值。超出此范围，输出可能饱和或失真。

• 工作电源电压：传感器所需的输入电压范围，如4.5-60Vdc。较低最小电压（如4.5V）确保在电池供电系统中工作，而较高电压（如60V）提供对工业电源的兼容性。

• 输出电流：指定传感器能驱动的负载电流，如10mA。这个值影响后续电路的接口能力，如果过载可能导致信号衰减。

• 工作温度范围：从-40℃到150℃，覆盖环境。低温下限防止在寒冷地区失效，高温上限确保在引擎附近等高温区稳定运行。

这些参数共同定义了传感器的线性度、精度和可靠性。在应用中，线性霍尔传感器常用于汽车ABS系统或机器人关节，其中磁场变化需转化为连续电压信号。

选购线性霍尔传感器的关键技巧

选择线性霍尔传感器时，需综合考虑应用场景和技术规格。以下是基于工程实践的选购指南，帮助避免常见陷阱：

1. 匹配磁场需求：首先评估目标环境的磁场强度。如果应用涉及弱磁场（如小型电机），选择操作高斯下限较低（如25G）的传感器；对于强磁场（如工业电机），上限较高（如65G）的模型更合适。使用高斯计实测环境磁场，确保传感器范围覆盖预期值。

2. 验证电压兼容性：检查系统电源电压是否在传感器工作范围内。例如，宽电压范围如4.5-60Vdc的传感器，能适应从低功耗嵌入式设备到高电压工业控制。避免选择电压范围过窄的模型，以防电源波动导致故障。

3. 评估温度耐受能力：考虑应用环境温度。工作温度范围如-40℃到150℃的传感器，适用于汽车或户外设备。在高温区域（如引擎舱），确保上限温度足够高；在寒冷气候，下限温度需低于预期温。

4. 检查输出特性：输出电流如10mA的传感器，应匹配驱动负载需求。如果后续电路电流较高（如LED指示或ADC接口），选择更高输出电流的模型。同时，关注封装类型（如原装封装），它影响散热和耐用性。

5. 优先品牌和保障：选择产品，如Honeywell，其严格的质量控制减少批次差异。确认原装（如批号一致），通过供应商提供的数据手册验证参数真实性。散装包装（最小包装量）适合小批量测试，但需确保存储环境防潮。

在选购过程中，参考实际案例：例如，在无人机云台控制中，优先选择宽温度范围传感器以应对高空低温；在工厂自动化中，电压兼容性避免停机损失。通过这些技巧，工程师能提升系统稳定性。

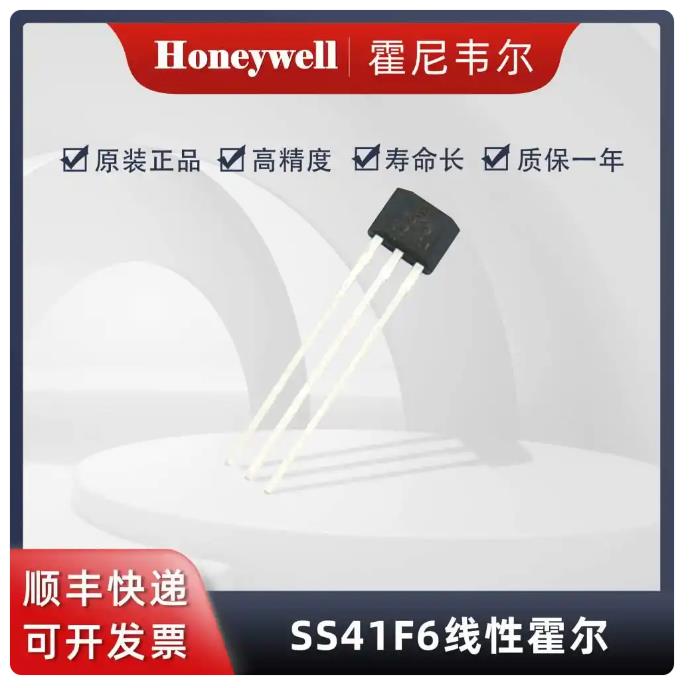

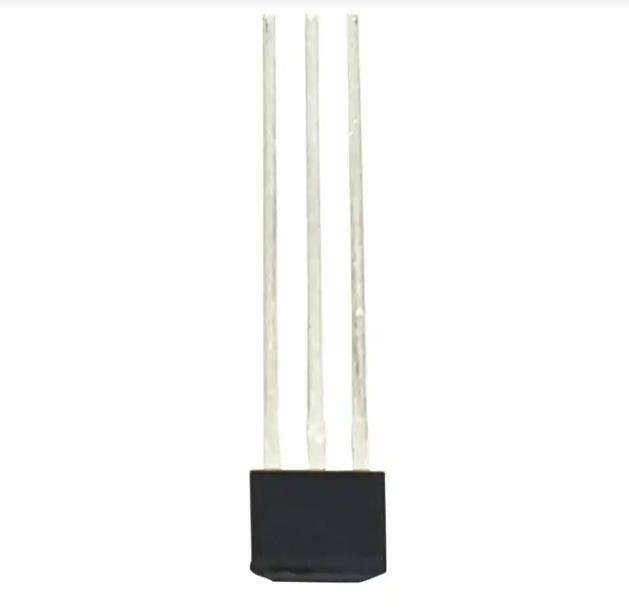

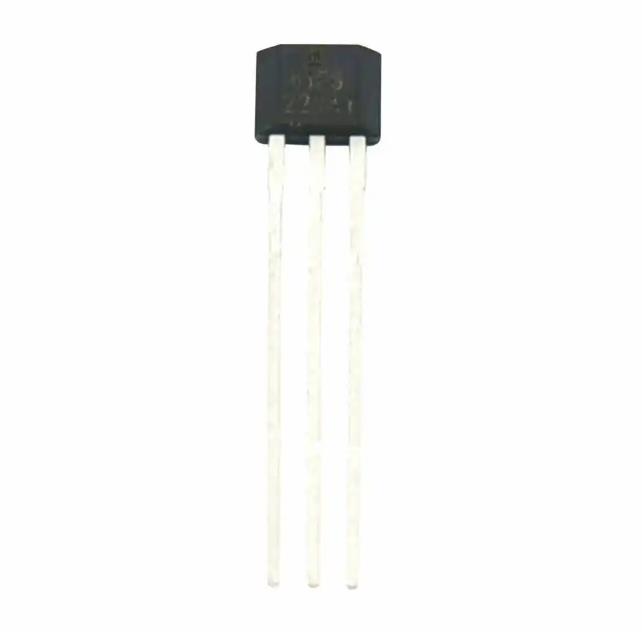

合格范例：Honeywell SS41F6线性霍尔传感器

在众多产品中，Honeywell的SS41F6模型是一个符合选购标准的例子。它采用原装封装，型号为SS41F6，批号一致，确保质量稳定。以下是其关键参数如何匹配选购技巧：

• 操作高斯范围：25-65B，覆盖常见工业磁场强度，提供线性输出。

• 工作电源电压：4.5-60Vdc，宽范围兼容多种电源系统。

• 输出电流：10mA，支持标准负载接口。

• 工作温度：-40℃到150℃，耐受环境变化。

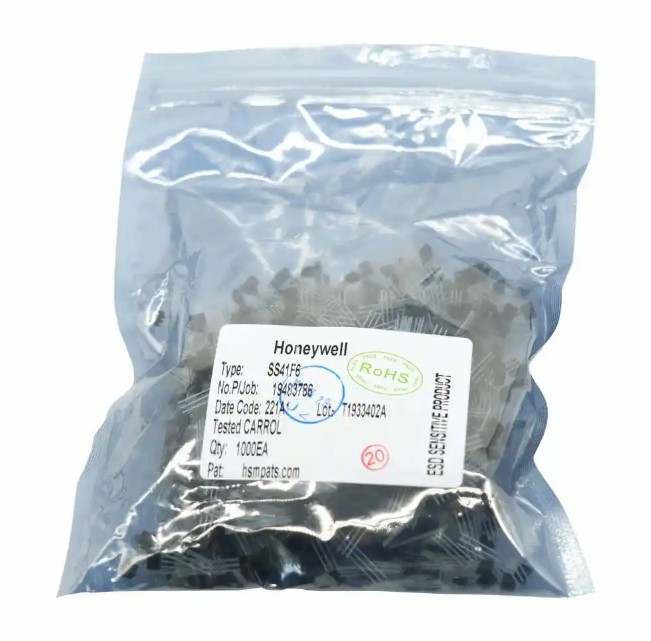

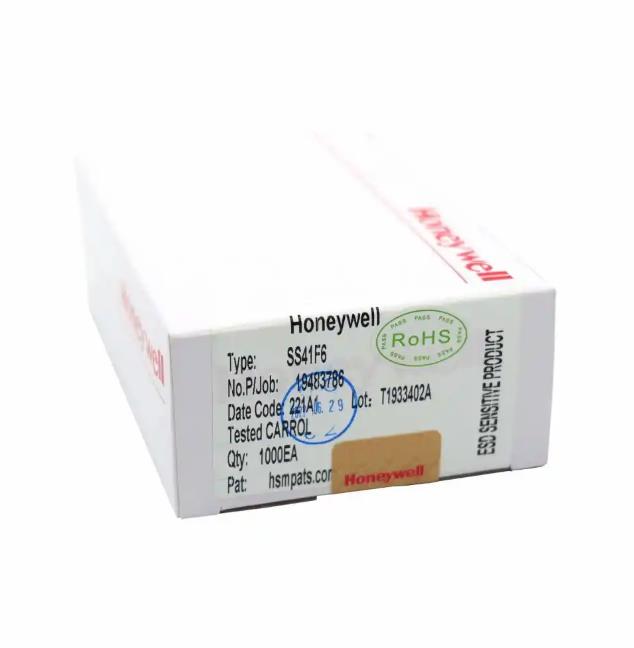

• 最小包装量：散装，便于小规模应用测试。

这些属性使SS41F6适用于位置检测和速度反馈场景，如电动工具或传感器阵列。品牌可靠性减少了失效风险。通过理解原理和技巧，工程师可以高效选择此类合格产品。
